    注塑模具設計如何做避空,可參照這7標準!

    時間:2020-05-17 09:57 閱讀:1164 來源:互聯網

    一個好的產品,在初始的產品設計就尤為重要,所以在注塑模具設計中,我們知道有很多地方都要避空,那避空的數據是多少呢,下面給大家分享一個模具設計避空標準,僅供參考。

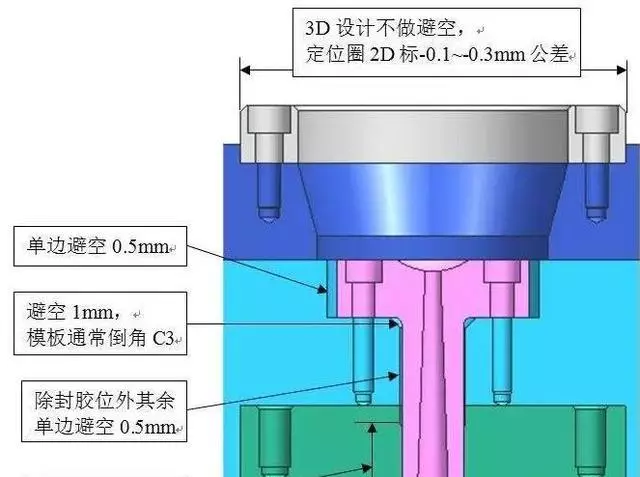

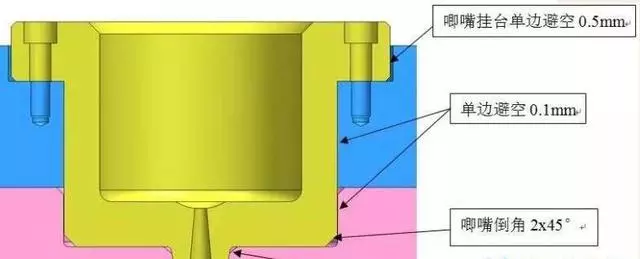

    1.唧嘴、定位圈避空標準

    /ueditor/jsp/upload/image/20200213/1581557930613016810.png

    /ueditor/jsp/upload/image/20200213/1581557954284096877.png

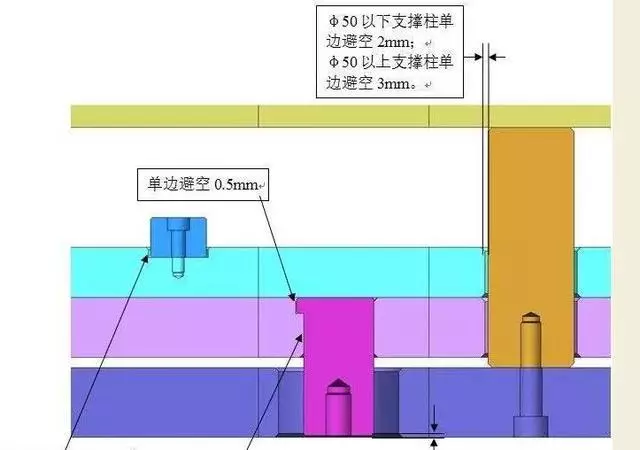

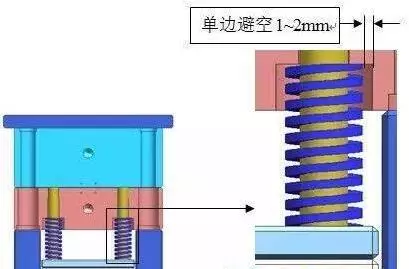

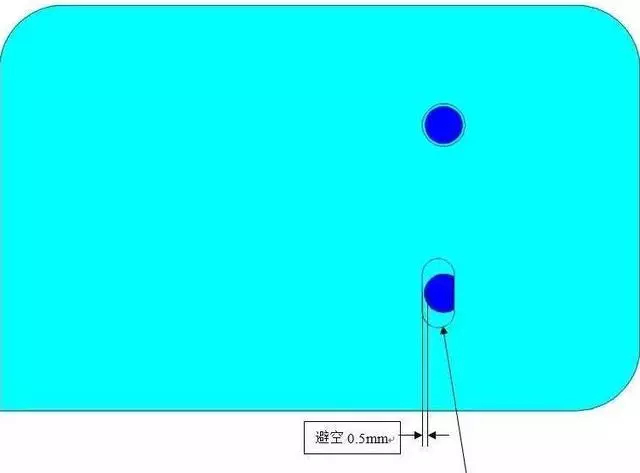

    2.支撐柱、頂出塊、彈簧孔、避空標準

    /ueditor/jsp/upload/image/20200213/1581557978133097707.png

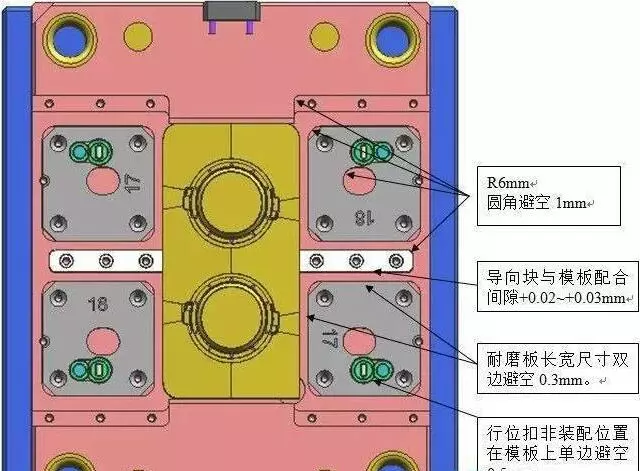

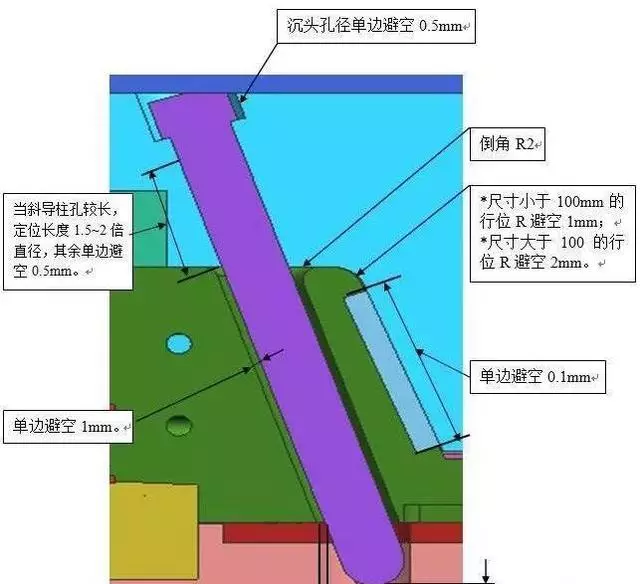

    3.行位部分避空規范

    /ueditor/jsp/upload/image/20200213/1581558017978019141.png

    /ueditor/jsp/upload/image/20200213/1581558039869099733.png

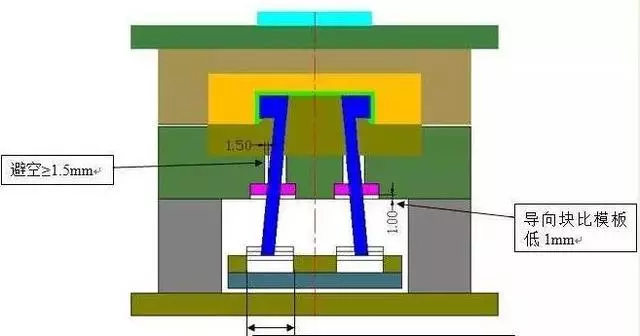

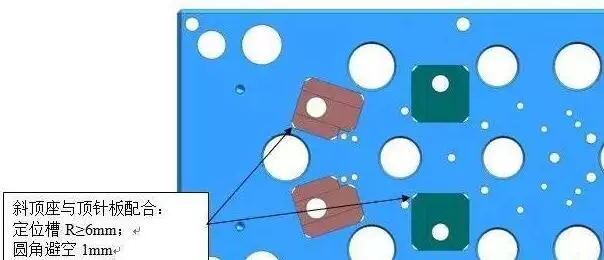

    4.斜頂部分避空標準

    /ueditor/jsp/upload/image/20200213/1581558079539024761.png

    /ueditor/jsp/upload/image/20200213/1581558097921087170.png

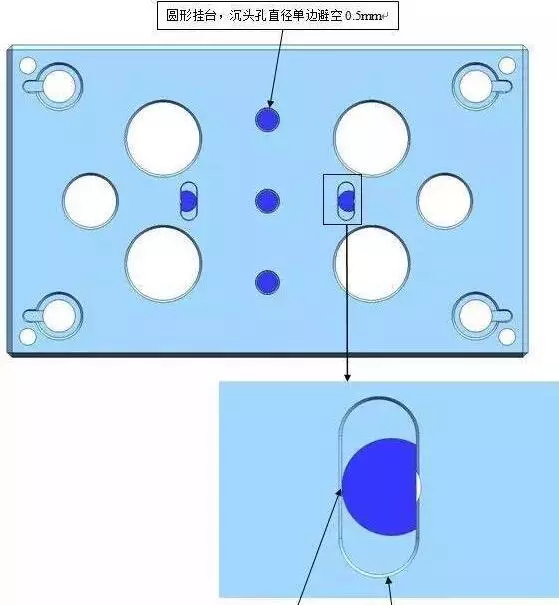

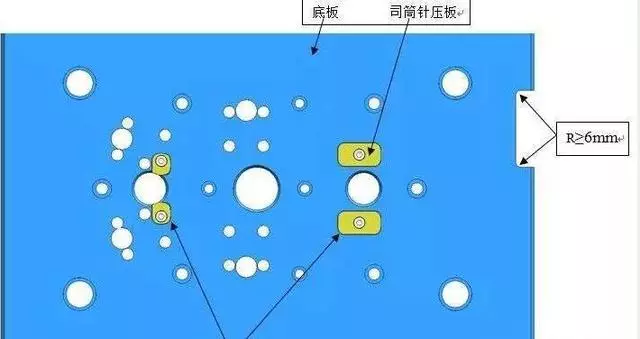

    5.司筒針壓板避空標準

    /ueditor/jsp/upload/image/20200213/1581558116163098302.png


    /ueditor/jsp/upload/image/20200213/1581558134410036667.png

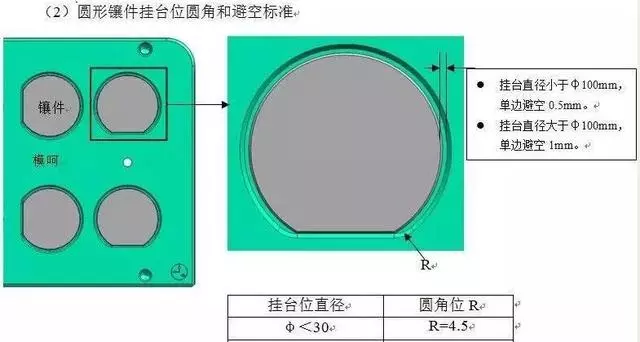

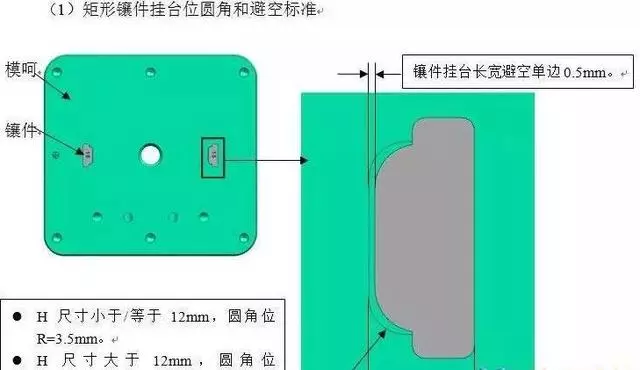

    6.內模鑲件掛臺位圓角位避空標準

    /ueditor/jsp/upload/image/20200213/1581558155884018786.png

    /ueditor/jsp/upload/image/20200213/1581558175743032150.png

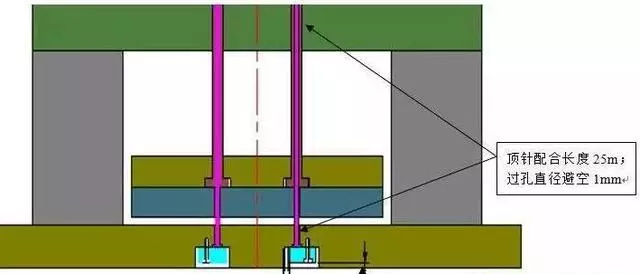

    7.頂針掛臺位圓角和避空標準

    /ueditor/jsp/upload/image/20200213/1581558193348005065.png

    /ueditor/jsp/upload/image/20200213/1581558212022073716.png
