<li id="ygsew"><source id="ygsew"></source></li>
<li id="ygsew"></li>
<strike id="ygsew"></strike>
<abbr id="ygsew"><tbody id="ygsew"></tbody></abbr>
<center id="ygsew"></center>
<li id="ygsew"><source id="ygsew"></source></li>
  • 上海道勤塑化logo

    塑料百科suliaobaik2Du

    新聞中心

    聯系我們

    手 機:17898826917

    郵 箱:40045692@qq.com

    Q  Q:40045692

    地 址:上海市奉賢區南橋鎮國順路936號5幢

    生產PC聚碳酸酯制品時,需要注意哪些問題?

    時間:2020-05-17 09:58 閱讀:1853 來源:互聯網

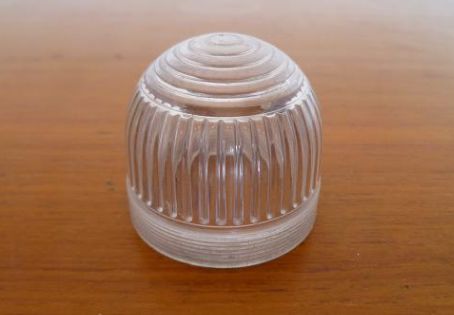

    原料干燥

    PC類塑膠,即使遇到非常低之水份也會產生水解而斷鍵、分子量降低和物性強度降低之現象。因此在成型加工前,應嚴格地控制聚碳酸酯之水份在0.02%以下,以避免成型品的機械強度降低或表面產生氣泡、銀紋等之異常外觀。

    PC對水極其敏感,所以注塑前必須充分干燥,使其含水量降低到0.02%以下,PC一般干燥條件:100~120℃,時間至少4小時以上;

    注射溫度

    注射溫度必須綜合制品的形狀、尺寸,模具結構。制品性能、要求等各方面的情況加以考慮后才能作出。

    一般在成型中選用溫度在270~320℃之間,過高的料溫如超過340℃時,PC將會出現分解,制品顏色變深,表面出現銀絲、暗條、黑點、氣泡等缺陷,同時物理機械性能也顯著下降。?

    PC對溫度也很敏感,熔體粘度隨溫度升高而明顯下降,料筒溫度250~320℃(最好不要超過350℃),適當提高溫度料筒溫度對PC塑化有好處。必要時內應力退火,烘爐溫度125~135℃,時間2小時,自然冷卻到常溫。

    注射壓力

    對PC制品的物理機械性能,內應力、成型收縮率等有一定的影響對制品的外觀及脫模性有較大的影響,過低或過高的注射壓力都會使制品出現某些缺陷,一般注射壓力控制在80-120MPa之間,對薄壁,長流程,形狀復雜,澆口較小的制品,為克服熔體流動的阻力,以便及時充滿模腔,才選用較高的注射壓力(120-145MPa)。從而獲得完整而表面光滑的制品。

    流動性差,需用高壓注射,但需顧及膠件殘留大的內應力(可能導致開裂),注射速度:壁厚取中速,壁薄取高速。

    保壓壓力及保壓時間

    保壓壓力的大小及保壓時間的長短對PC制品的內應力有較大的影響,保壓壓力過小,補縮作用小易出現真空泡或表面出現縮凹,保壓壓力過大,澆口周圍易產生較大的內應力,在實際加工中,常以高料溫,低保壓的辦法來解決。

    保壓時間的選擇應視制品的厚薄,澆口大小,模溫等情況而定,一般小而薄制品不需很長的保壓時間,相反,大而厚的制品保壓時間應較長。保壓時間的長短可通過澆口封口時間的試驗予以確定。?

    注射速度

    對PC制品的性能無十分明顯的影響,除了薄壁,小澆口,深孔,長流程制品外,一般采用中速或慢速加工,最好是多級注射,一般采用慢-快-慢的多級注射方式。

    模具溫度

    模溫控制:85~120℃,一般控制在80-100℃就可以,對形狀復雜,較薄,要求較高的制品,也可提高到100-120℃,但不能超過模具熱變形溫度。模溫高以減少模溫及PC料溫的差異,可以降低制件的內應力。

    螺桿轉速與背壓

    由于PC熔體粘度較大,從有利塑化,有利排氣,有利塑機的維護保養,防止螺桿負荷過大,對螺桿的轉速要求不可太高,一般控制在30-60r/min為宜,而背壓控制在注射壓力的10-15%之間為宜。?

    助劑的使用

    PC在注塑過程中要嚴格控制脫模劑的使用,同時再生料的使用不能超過三次,使用量應為20%左右。

    PC注塑,對模具要求較高:

    1)設計盡可能粗而短,彎曲位少的流道,用圓形截面分流道及流道研磨拋光等為使降低熔料的流動阻力。

    2)注射澆口可采用任何形式的澆口,但入水位直徑不小于1.5mm。

    對生產PC制品的塑機要求:

    要求制品的最大注射量(包括流道、澆口等)應不大于公稱注射量的70-80%;

    鎖模壓力:以成品投影面積每平方公分乘0.47至0.78噸(或每平方寸乘3至5噸);

    機臺大小:成品重量約為注塑機容量的40至60%為最佳,如機臺以聚苯乙烯來表示其容量(盎斯)時,需減少10%,1盎斯=28.3公克。

    螺桿:螺桿長度最少應有15個直徑長,其L/D為20:1最佳。壓縮比宜為1.5:1至30:1。螺桿前端之止流閥應采用滑動環式,其樹脂可流動間隙最少應有3.2MM。




    主站蜘蛛池模板: 晋江市| 平武县| 嵊州市| 嘉禾县| 普格县| 肇州县| 山东省| 洮南市| 巴中市| 新野县| 溧水县| 鸡泽县| 准格尔旗| 西吉县| 镇沅| 黎城县| 黑龙江省| 尉氏县| 龙门县| 大安市| 安平县| 龙岩市| 衡阳县| 樟树市| 霍州市| 浦北县| 景德镇市| 鄢陵县| 深州市| 呼图壁县| 武隆县| 阜南县| 余干县| 和林格尔县| 泰安市| 贺兰县| 游戏| 永康市| 安徽省| 登封市| 天津市|
