    影響模具結構及模具個別系統的因素

    時間:2020-05-17 09:59 閱讀:1718 來源:互聯網

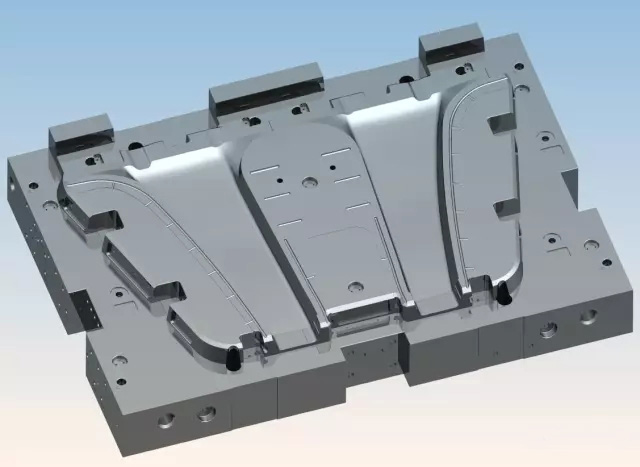

    ????????①型腔布置。根據塑件的幾何結構特點、尺寸精度要求、批量大小、模具制造難易、模具成本等確定型腔數量及其排列方式。對于注射模來說,塑料制件精度為3級和3a級,重量為5克,采用硬化澆注系統,型腔數取4-6個;塑料制件為一般精度(4-5級),成型材料為局部結晶材料,型腔數可取16-20個;塑料制件重量為12-16克,型腔數取8-12個;而重量為50-100克的塑料制件,型腔數取4-8個。

    ????????對于無定型的塑料制件建議型腔數為24-48個,16-32個和6-10個。當再繼續增加塑料制件重量時,就很少采用多腔模具。7-9級精度的塑料制件,最多型腔數較之指出的4-5級精度的塑料增多至50%。

    ????????②確定分型面。分型面的位置要有利于模具加工,排氣、脫模及成型操作,塑料制件的表面質量等。

    ????????③確定澆注系統(主澆道、分澆道及澆口的形狀、位置、大小)和排氣系統(排氣的方法、排氣槽位置、大小)。

    ????????④選擇頂出方式(頂桿、頂管、推板、組合式頂出),決定側凹處理方法、抽芯方式。

    ????????⑤決定冷卻、加熱方式及加熱冷卻溝槽的形狀、位置、加熱元件的安裝部位。

    ????????⑥根據模具材料、強度計算或者經驗數據,確定模具零件厚度及外形尺寸,外形結構及所有連接、定位、導向件位置。

    ????????⑦確定主要成型零件,結構件的結構形式。

    ????????⑧考慮模具各部分的強度,計算成型零件工作尺寸。以上這些問題如果解決了,模具的結構形式自然就解決了。這時,就應該著手繪制模具結構草圖,為正式繪圖作好準備。

    ????????⑨繪制模具圖要求按照國家制圖標準繪制,但是也要求結合本廠標準和國家未規定的工廠習慣方法。在畫模具總裝圖之前,應繪制工序圖,并要符合制件圖和工藝資料的要求。

    ????????由下道工序保證的尺寸,應在圖上標寫注明"工藝尺寸"字樣。如果成型后除了修理毛刺之外,再不進行其他機械加工,那么工序圖就與制件圖完全相同。在工序圖下面最好標出制件編號、名稱、材料、材料收縮率、繪圖比例等。通常就把工序圖畫在模具總裝圖上。
