史上最全各類塑料的沖擊性能及常用增韌劑
時間：2020-05-17 10:04
閱讀：1615
來源：互聯網
????????塑料的沖擊強度是其力學性能的一個最主要指標之一，幾乎和塑料的拉伸強度、斷裂伸長率一樣重要。
????????衡量塑料沖擊強度大小的指標有三個，分別為懸臂梁沖擊強度、簡支梁沖擊強度和落球沖擊強度，它們相互之間沒有相互可轉換性，也沒有相互可對比性，甚至有時還會出現相反的結果，例如PA66和PPO、PC和LDPE等等，具體見表1所示。因此要對不同塑料沖擊強度大小進行比較，必須用同一種測試方法，才具有可比性。

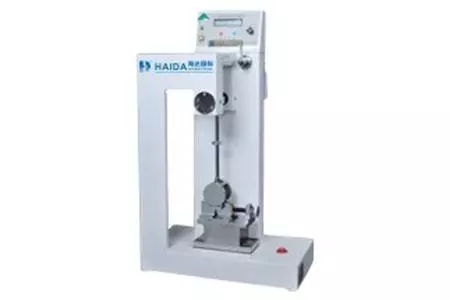

????????數顯懸臂梁塑料沖擊強度測試儀

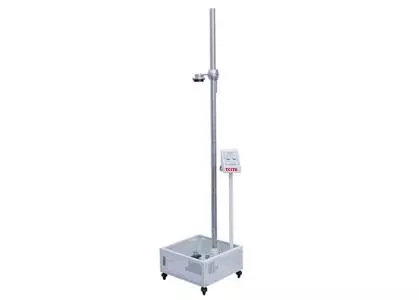

????????落球沖擊試驗機

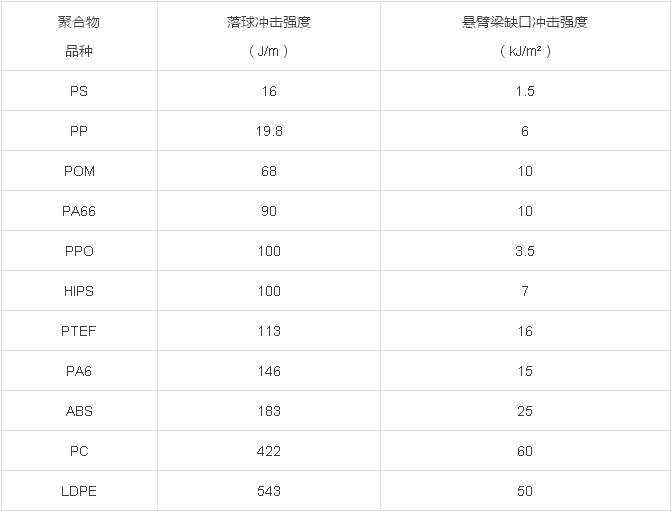

表1 常用塑料的沖擊強度
?????????
??????? 同一種沖擊強度又可以分為為開設缺口和不開設缺口兩種，開設的缺口又可以分為V型和方口型兩類。不同溫度下塑料的沖擊強度也大不相同，所以測試時必須規定溫度值，一般設兩種溫度，常溫為23℃，低溫為-30℃。因此采用同一種方法測試塑料的沖擊強度時，一定還要注明測試溫度和是否開設缺口，如果沒有標注溫度和是否開設缺口就默認為常溫和沒有開設缺口的測試條件。
????????不同塑料的沖擊強度相差很大，具體如表1和表2所示，以落球沖擊強度比較最大的塑料為LDPE、沖擊強度最小的為PS，以懸臂梁缺口沖擊強度比較PC最大、PS最小、PPO次之。
????????提高塑料沖擊強度的方法為加入增韌劑，可以用于塑料的增韌劑品種很多，不同塑料可以適用的增韌劑不同，具體選擇時可以參考作者整理的表2，不一定很準確僅供參考。

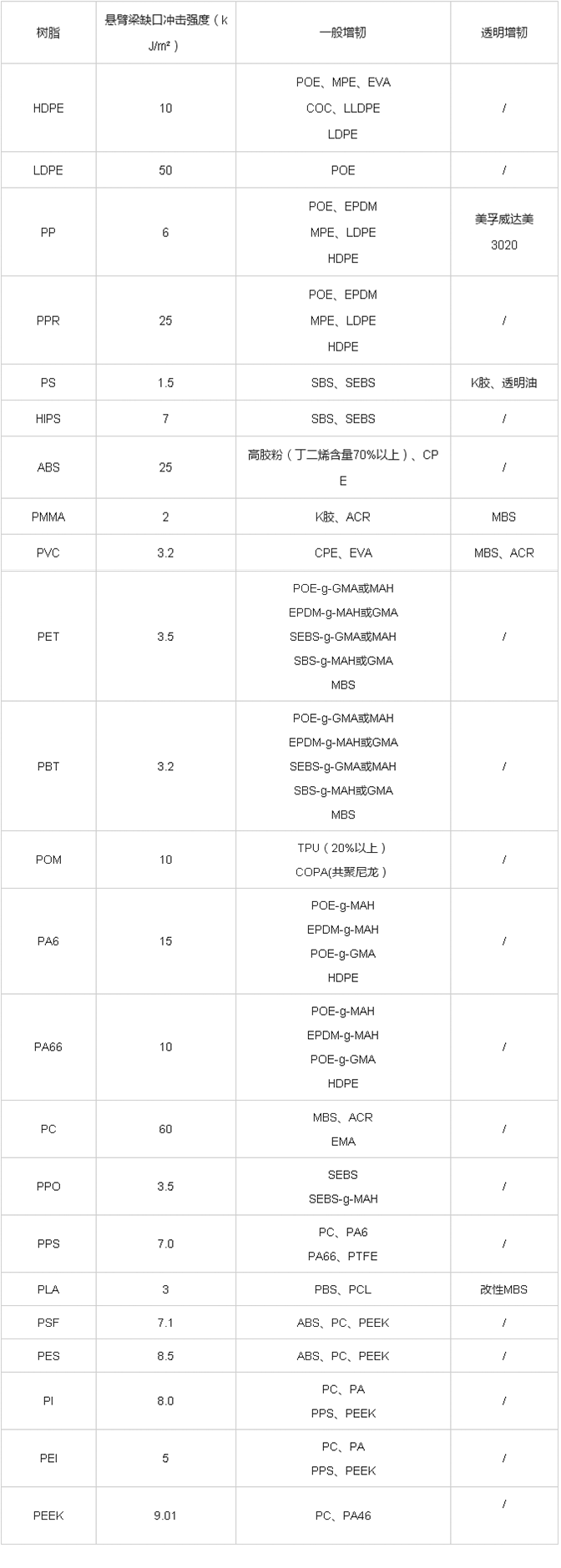

表2?不同塑料的懸臂梁缺口沖擊強度和適合的增韌劑品種
?
