    6大常用的注塑基本參數計算公式 ,請收好!

    時間:2020-05-17 09:56 閱讀:1320 來源:互聯網

    /ueditor/jsp/upload/image/20200316/1584328604459098111.jpg

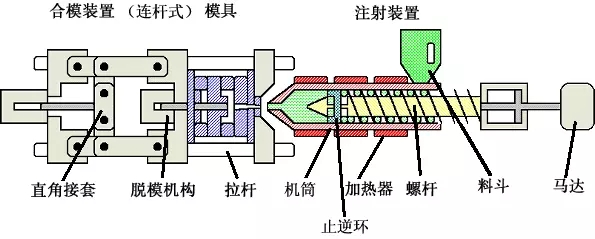

    圖 注塑機結構簡圖

    1.鎖模力??FTON)?F=Am*Pv/1000

    F: 鎖模力 TON ? ? Am:模腔投影面積 CM2 ?

    Pv:充填壓力 KG/CM2 ?

    (一般塑膠材料充填壓力在150-350KG/CM2)

    (流動性良好取較底值,流動不良取較高值)

    充填壓力/0.4-0.6=射出壓力

    例:模腔投影面積 270CM2 ? 充填壓力 220KG/CM2

    鎖模力=270*220/1000=59.4TON

    2.射出壓力??Pi ?KG/CM2?Pi=P*A/Ao

    Pi: 射出壓力 ? ?P:泵浦壓力 ? ?A:射出油缸有效面積 ? ?

    Ao: 螺桿截面積

    A= π*D2/4 ? ?D:直徑 ? ? ? π:圓周率 3.14159

    例1:已知泵浦壓力求射出壓力?

    泵浦壓力=75 KG/CM2 ?射出油缸有效面積=150CM2

    螺桿截面積=15.9CM2(∮45)

    Pi=75*150/15.9=707 KG/CM2

    例2:已知射出壓力 求泵浦壓力?

    所需射出壓力=900 KG/CM2 ?射出油缸有效面積=150CM2

    螺桿截面積=15.9CM2(∮45)

    泵浦壓力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2

    3.射出容積??V ?CM3 ? ?V= π*Do2/4*ST

    V:射出容積 CM3 ?π:圓周率 ? ? Do:螺桿直徑 CM ?

    ST:射出行程 CM

    例:螺桿直徑 42mm ? 射出行程 165mm

    V= π*4.2*4.2/4*16.5=228.6CM3

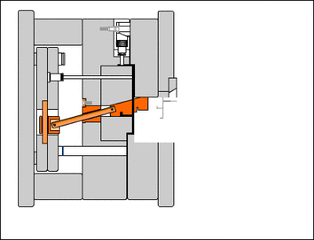

    注塑3D動畫圖

    4.射出重量??G ?Vw=V*η*δ

    Vw:射出重量 G ? ?V:射出容積 ? ?η:比重 ? δ:機械效率

    例:射出容積=228.6 CM3 ? 機械效率=0.85 ? 比重=0.92

    射出重量 Vw=228.6*0.85*0.92=178.7G

    5.射出速度??S ?CM/SEC ??S=Q/A

    S:射出速度 ?CM/SEC ?Qr:泵浦吐出量(每回轉/CC)CC/REV

    A:射出油缸有效面積 CM2 ? Q=Qr*RPM/60 (每分鐘/L)

    Q:泵浦吐出量 ? RPM:馬達回轉數/每分鐘

    例:馬達轉速 1000RPM ? 泵浦吐出量85 CC/REV

    射出油缸有效面積 140 CM2 ?

    S=85*1000/60/140=10.1 CM/SEC

    6.射出率?Sv G/SEC ??Sv=S*Ao

    Sv:射出率G/SEC ?S:射出速度CM/SEC ?Ao:螺桿截面積

    例:射出速度=10CM/SEC ?螺桿直徑∮42

    面積=3.14159*4.2*4.2/4=13.85CM2

    Sv=13.85*10=138.5G/SEC
